鋁合金焊接一直是制造業(yè)的難題，尤其是氣孔問(wèn)題，嚴(yán)重影響焊接質(zhì)量和結(jié)構(gòu)強(qiáng)度。傳統(tǒng)焊接方法中，鋁合金氣孔率往往高達(dá)3%-5%，遠(yuǎn)遠(yuǎn)無(wú)法滿(mǎn)足高端制造領(lǐng)域的要求。激光擺動(dòng)焊接技術(shù)通過(guò)精確控制激光束的擺動(dòng)軌跡和能量分布，結(jié)合先進(jìn)的ARM環(huán)形光斑技術(shù)，鋁合金焊接氣孔率可以降低至0.1%以下，達(dá)到行業(yè)領(lǐng)先水平。
一、鋁合金焊接氣孔的“元兇”
鋁合金焊接氣孔的產(chǎn)生，本質(zhì)是熔池凝固過(guò)程中氣體（主要來(lái)自材料表面吸附的水蒸氣、油污分解的氫，或氧化膜卷入的氧與鋁反應(yīng)生成的Al?O?氣泡）未及時(shí)逸出。傳統(tǒng)單焦點(diǎn)激光焊接的局限性在于：
-
熱輸入集中：高能激光束聚焦于一點(diǎn)，熔池溫度梯度大、冷卻速度快（約10?K/s），氣體來(lái)不及上??；
-
熔池?cái)_動(dòng)弱：?jiǎn)我还獍邤嚢枳饔糜邢?，氧化膜難以破碎，卷入的氣體易被“鎖”在凝固前沿；
-
表面張力失衡：鋁合金熔池表面張力隨溫度降低顯著增大，熔池易收縮形成“駝峰”，加劇氣孔聚集。
二、激光擺動(dòng)焊接技術(shù)

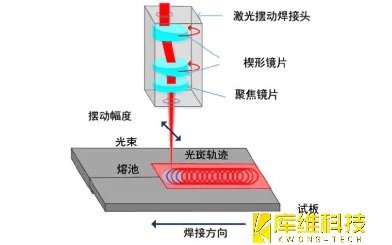

激光擺動(dòng)焊接的核心，是通過(guò)光學(xué)振鏡或旋轉(zhuǎn)棱鏡，使激光束在焊縫上方做周期性擺動(dòng)，形成“動(dòng)態(tài)熔池”。其破局氣孔的關(guān)鍵機(jī)制包括：
-
擴(kuò)大有效熱作用區(qū)：擺動(dòng)軌跡使激光覆蓋更寬的焊縫區(qū)域，熔池寬度增加30%-50%，凝固時(shí)間延長(zhǎng)至10?K/s量級(jí)，為氣體逸出提供更充裕時(shí)間；
-
強(qiáng)化熔池?cái)嚢瑁簲[動(dòng)的光斑對(duì)熔池產(chǎn)生“沖刷”效應(yīng)，破碎表面氧化膜，減少氧化膜卷入氣體的概率；
-
調(diào)控表面張力分布：通過(guò)擺動(dòng)頻率與振幅的匹配，可抑制Marangoni對(duì)流的過(guò)度收縮，使熔池保持更平整的形態(tài)，降低氣孔聚集風(fēng)險(xiǎn)。
激光擺動(dòng)焊接的核心優(yōu)勢(shì)在于：
1、提高焊接間隙的容忍度，降低對(duì)工件裝配精度的要求。
2、優(yōu)化焊縫寬度與熔深比例，減少焊接缺陷。
3、增強(qiáng)熔池?cái)嚢?，促進(jìn)氣泡逸出，降低氣孔率。
4、減少熱輸入，降低焊接變形和殘余應(yīng)力。
三、ARM環(huán)形光斑技術(shù)

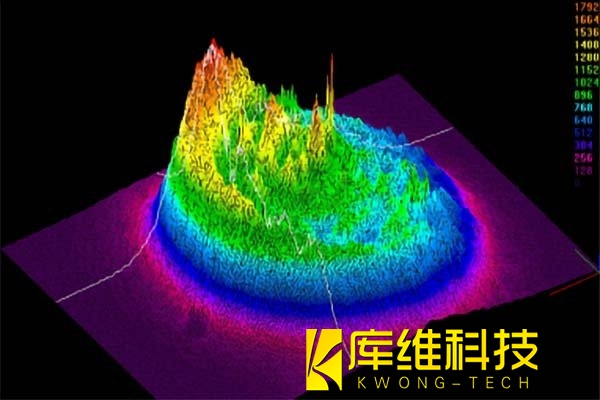

若說(shuō)激光擺動(dòng)是“動(dòng)態(tài)擾動(dòng)”的外力，ARM環(huán)形光斑技術(shù)則是“內(nèi)能調(diào)控”的核心。ARM技術(shù)通過(guò)中心光斑與外圍環(huán)形光斑的獨(dú)立功率調(diào)節(jié)，實(shí)現(xiàn)激光能量的空間分布優(yōu)化。其核心機(jī)制包括：
-
預(yù)熱與熔透協(xié)同：環(huán)形光斑預(yù)熱材料，提升銅等高反材料對(duì)激光的吸收率；中心高功率光斑實(shí)現(xiàn)可靠熔透，減少飛濺與氣孔。
-
熔池穩(wěn)定性增強(qiáng)：外環(huán)激光降低溫度梯度與表面張力梯度，使熔池流動(dòng)更順暢，減少液柱形成與飛濺。
-
多任務(wù)適應(yīng)性：通過(guò)光束模式切換，可完成填充焊、熔焊等多種工藝，簡(jiǎn)化生產(chǎn)線配置。
有實(shí)驗(yàn)數(shù)據(jù)顯示，采用ARM技術(shù)后，鋁合金焊接的氣孔率可進(jìn)一步降低至0.3%以下，在最佳工藝參數(shù)下，甚至可以達(dá)到0.1%的超低氣孔率水平。環(huán)形光斑擴(kuò)大鎖孔開(kāi)口，減少金屬蒸氣剪切力，飛濺尺寸與頻率大幅下降。
四、汽車(chē)車(chē)身焊接案例
激光擺動(dòng)焊接技術(shù)與ARM環(huán)形光斑技術(shù)的結(jié)合，在汽車(chē)制造領(lǐng)域展現(xiàn)出巨大潛力。以?shī)W迪A6L和上汽奧迪A5L的車(chē)身焊接為例，這些高端車(chē)型采用了先進(jìn)的激光焊接工藝，顯著提升了車(chē)身強(qiáng)度和安全性。
在奧迪A6L的后蓋鋁激光焊工藝中，傳統(tǒng)焊接方法面臨焊絲偏移和送絲嘴磨損的問(wèn)題。通過(guò)引入激光擺動(dòng)焊接技術(shù)，配合ARM環(huán)形光斑，不僅解決了這些難題，還取得了顯著的經(jīng)濟(jì)效益：
1、送絲嘴月消耗從112個(gè)降至2個(gè)，成本直降76%，年節(jié)省費(fèi)用13萬(wàn)元。
2、報(bào)廢率降低0.5%，生產(chǎn)節(jié)拍提升8秒。
3、焊縫強(qiáng)度提升40%，熱影響區(qū)縮小至傳統(tǒng)工藝的1/3。
上汽奧迪A5L在車(chē)頂激光焊接中采用了類(lèi)似的技術(shù)方案。通過(guò)優(yōu)化激光擺動(dòng)參數(shù)和ARM能量分布，實(shí)現(xiàn)了以下突破：
1、焊縫寬度控制在0.8毫米，較傳統(tǒng)點(diǎn)焊減少70%的焊接痕跡。
2、車(chē)身扭轉(zhuǎn)剛度提升25%，側(cè)傾幅度減少15%。
3、焊接過(guò)程中氣孔率穩(wěn)定控制在0.1%以下，遠(yuǎn)低于行業(yè)標(biāo)準(zhǔn)。
激光擺動(dòng)焊接技術(shù)與ARM環(huán)形光斑技術(shù)的結(jié)合，為鋁合金焊接帶來(lái)了革命性的突破。通過(guò)精確控制激光能量分布和熔池行為，實(shí)現(xiàn)了0.1%以下的超低氣孔率，為汽車(chē)制造等高端領(lǐng)域提供了可靠的焊接解決方案。
