一、技術溯源與核心優勢

水導激光技術起源于20世紀80年代德國Aesculap-Werke AG公司的創新實踐，其本質是通過水和空氣的折射率差異（水1.33 vs 空氣1.0），使激光束在直徑30-80μm的層流水束中實現全內反射傳輸。這種"液態光纖"效應帶來三大突破：

熱效應控制：100-200m/s水流將熱影響區壓縮至50μm以內，避免傳統激光加工的碳化、變形問題
加工精度提升：高壓水射流導向使激光能量分布均勻，深徑比提高3倍以上
材料適應性擴展：可加工高溫合金、碳化硅等難加工材料，解決航空航天與半導體領域的"卡脖子"難題。

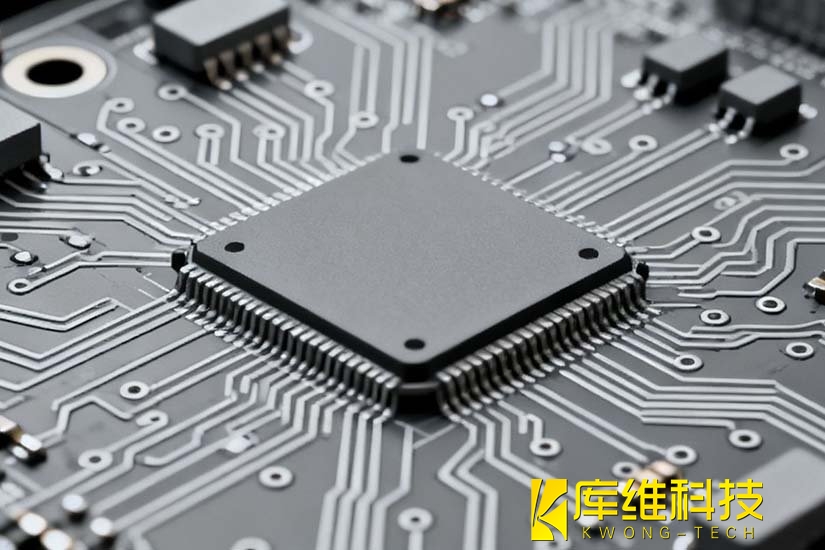

二、精密電路板（PCB）加工

在PCB電路板制造中，水導激光技術通過532nm綠光與高壓水射流的協同作用，實現了微孔加工的質變：

熱損傷控制：0.5mm厚碳化硅陶瓷基復合材料加工微孔陣列時，傳統機械鉆孔導致邊緣崩裂率超30%，而水導激光能實現孔徑±0.1μm的精度，熱影響區<50μm。
加工效率躍升：庫維科技的水導激光加工設備在6英寸碳化硅晶錠切割中，分片效率提升5倍，單晶錠切割時間從100小時縮短至10小時，材料利用率達85%。
環保性提升：水流帶走90%以上碎屑，避免化學蝕刻產生的納米級污染物，符合半導體行業ESG標準。

相較于CO?激光切割，水導激光展現出獨特優勢：

切縫寬度控制在50μm以內，避免了傳統工藝的熱影響導致的基材晶格畸變；
加工過程中無需頻繁更換刀具，使生產連續性提升40%。

有應用數據顯示，采用水導激光加工的PCB板，其線路邊緣粗糙度降低60%，高頻信號傳輸效率提升20%。

三、微電子元件制造

在MEMS傳感器制造領域，水導激光技術實現了革命性突破。

通過由內向外的螺旋軌跡劃切，可在硅晶片上加工出周期80μm的螺旋槽結構，槽道內部無熔渣殘留；采用縱橫直線軌跡直接加工的金字塔形三維結構，頂部尺寸僅10×10μm，滿足了微加速度計、陀螺儀等器件的微型化需求。水導激光加工技術在渦輪葉片氣膜孔加工中能實現了孔徑0.1μm、深徑比20:1的超精密加工，孔壁光滑度達納米級。

對于砷化鎵（GaAs）等化合物半導體加工，水導激光有效解決了傳統鋸切工藝的兩大難題：通過水射流冷卻避免了毒性氣溶膠污染，切割速度比精密鋸切提高7-10倍。經對比實驗數據顯示，水導激光切割的砷化鎵晶片切縫整齊度提升40%，無毛刺和碎屑殘留，顯著改善了光電器件的性能一致性。
