水導激光技術應用案例之鎳基高溫合金加工??
發布日期：2025-07-01 14:53 ????瀏覽量：

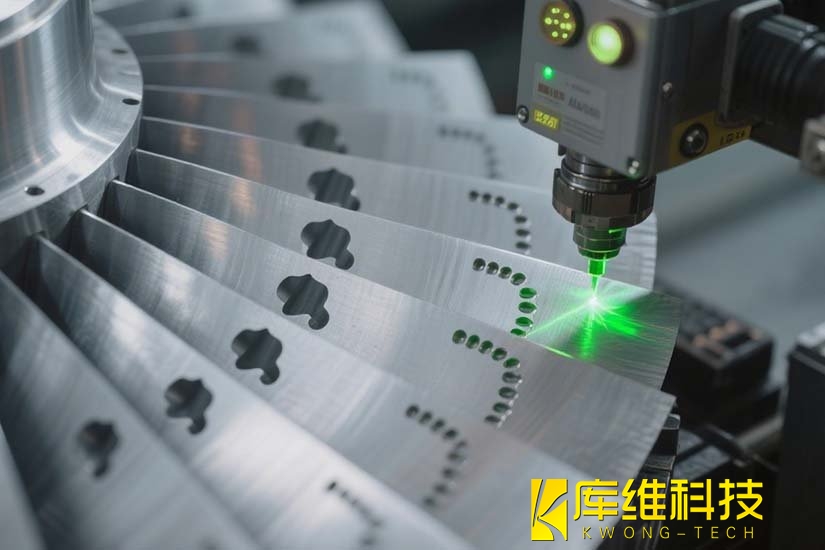

航空發動機渦輪葉片作為航空工業的“核心心臟”，其性能直接決定飛行器的推重比與可靠性。隨著燃燒室溫度突破1800℃，渦輪葉片需通過氣膜冷卻技術實現局部降溫，而氣膜孔的加工質量直接影響冷卻效率與葉片壽命。
一、技術挑戰
傳統加工方法如電火花加工（EDM）和長脈沖激光存在顯著缺陷：
-
??熱損傷嚴重??：微裂紋、重熔層厚度可達3-44μm，導致葉片疲勞壽命下降；
-
??精度不足??：孔徑誤差普遍＞±10μm，表面粗糙度Ra＞3.2μm，影響冷卻氣流分布；
-
??效率低下??：深徑比＞10:1的斜孔加工需多次定位，耗時長達數小時。
在此背景下，??水導激光技術（WJGL）??憑借其“冷加工”特性與高精度優勢，成為鎳基高溫合金氣膜孔加工的革新方案。
二、水導激光技術原理與核心優勢
1、技術原理
水導激光通過高壓水射流（15-200MPa）形成直徑30-100μm的層流水柱，利用全內反射原理將納秒激光（532nm/1064nm）約束于水束中傳輸。水流兼具導光、冷卻與碎屑沖刷功能，實現材料去除與熱控的協同優化。
2、核心優勢
-
??低熱影響區??：水流沖刷使熱擴散距離＜50μm，消除傳統激光加工的熱累積效應；
-
??超高精度??：能量密度均勻分布，孔徑誤差＜±5μm，表面粗糙度Ra≤0.8μm；
-
??高效加工??：加工速度達1mm/s，效率較傳統工藝提升5-8倍；
-
??復雜結構適應性??：支持45°斜孔、微通道等異形孔加工，深徑比＞20:1。
三、應用案例：鎳基高溫合金氣膜孔加工
1、材料特性與加工難點
以??DD6鎳基單晶高溫合金??為例（熔點1160℃，屈服強度874MPa），其氣膜孔需滿足：
-
??尺寸要求??：直徑400μm，公差±5μm；
-
??質量標準??：Ra≤0.8μm，無重熔層與微裂紋；
-
??工藝挑戰??：高硬度（HV 400）、高熱導率（25W/m·K）導致的加工硬化與熱變形。
2、水導激光加工方案
??設備配置??：
-
激光器：波長532nm，平均功率40W，重復頻率10kHz；
-
水射流：壓力15MPa，噴嘴直徑60μm；
-
運動控制：五軸聯動，定位精度±1μm。
??工藝參數??：
-
掃描速度：1mm/s；
-
脈沖寬度：50ns；
-
水射流流速：180m/s。
3、加工效果對比
-
??熱損傷控制??：水射流實時冷卻使熱影響區深度＜3μm，較傳統工藝降低93%；
-
??形貌優化??：均勻能量分布實現錐度＜0.1°的垂直孔壁，避免熔融物堆積；
-
??效率提升??：通過高功率納秒激光與水射流協同，單孔加工時間縮短至傳統工藝的1/15。
水導激光技術突破了鎳基高溫合金氣膜孔加工的精度與效率瓶頸，為航空發動機性能提升提供了關鍵支撐。隨著技術迭代與成本優化，其將在航天、能源等領域的高端制造中發揮更重要作用。
相關文章
水導激光加工技術在金剛石加工領域的應用
玻璃纖維復合材料切割技術解析與應用指南
水導激光加工技術：水射流的形成與衰減機理

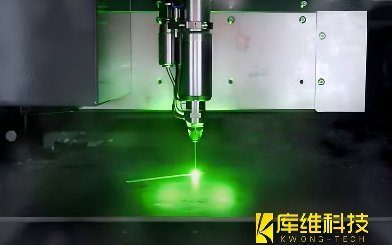

水導激光技術應用案例之非晶合金加工

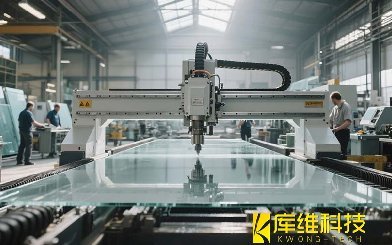

切割玻璃材料時為什么需要加水？—解析水在玻璃切割中的多重作用
